泰州石油化工厂污水处理实例

返回上级：炼油厂污水的处理实例

• 概况
  泰州石油化工厂是以生产重交道路沥青、油墨溶剂油、A型蜡、仲丁醇、甲乙酮为主的小型石油化工企业。原油加工能力为100*10^4t/a，包括60*10^4t/a/40*104^t/a两套常压蒸馏装置、两套15*10^4t/a催化裂化装置、一套60*10^4t/a酮苯脱蜡装置、一套1*10^4t/a叔丁醇(TBA)/甲基叔丁基醚(MTBE)联合装置、正在兴建的50*10^4t/a重交道路沥青装置及4*10^4t/a TBA/MTBE、SBA/MEA联合装置。
  泰州石化厂的生产污水，无论是炼油污水还是化工污水，其污染物浓度均很高，成分也复杂，处理难度大。特别是化工污水，由于其生产装置和产品是目前国内第一家，其污水的水质和处理技术，尚无可供参考的先例。污水的排放，造成淮河入海通道-新通扬运河的
  严重污染。为此，泰州石化厂于2002年自筹资金，兴建一座处理规模为250m3/h的污水处理场，并于当年投产，大大缓解了对新通扬运河的污染。

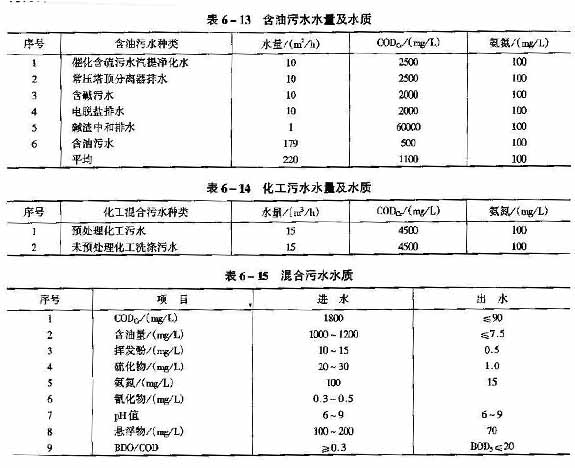

• 设计水量及水质见下图。
  设计水量250m3/h(其中含油污水220m3/h，化工污水30m3/h)

  泰州石化厂由于其加工工艺比较落后，仍依靠碱洗工艺改善油品品质；其碱渣又没有回收处理，而是排入含油污水。因此造成含油污水的严重乳化，COD值飚升，而且其B/C值小于0.3，给污水处理工艺带来极大的困难。
  化工污水浓度极高，而且随着操作的不稳定波动较大，COD值从数千毫克/升到数十万毫克/升，但其生化性尚好，B/C大于0.38，其中工艺污水必须经预处理后才能进入污水处理场。

• 污水处理流程选择及平面布置

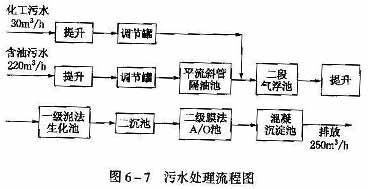

  污水处理流程见图6-7。
  该流程的特点之一是选择化工污水和含油污水合并混合处理，即采用高低浓度污水混合处理方案。由于化工污水及高浓度污水水量不大，如果采用两个系列分别处理，其占地面积、工程投资及维护管理费用都将大于合并混合处理方案，而且两种污水合并处理，还可以提高含油污水B/C值。该流程选择特点之二是根据化工污水水质浓度高，B/C值不高的特点，选用二级生化处理。而且是泥法和膜法相结合，好氧和缺氧相结合。并在一级生化前段增加选择区，以改善污水的可生化性。二级生化采用A/O膜法，可以提高生物处理的稳定性，提高处理效率。特点之三是在二级处理后增加混凝沉淀后处理措施，以期得到比较稳定的排水合格率保证值。

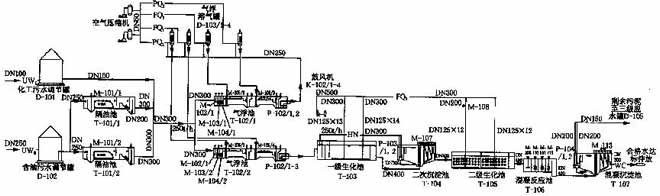

  污水处理工艺流程见图6-8。污水处理场平面布置见图6-9。


  该平面布置的最大特点是机泵露天布置，管道架空敷设，尽量减少房屋建筑。

• 工艺设计和计算
  (1)调节罐
  调节时间：化工污水 30h、含油污水 9h
  (2)平流斜板隔油池
  停留时间 2h
  (3)气浮池
  停留时间：一段 55min、二段 40min
  (4)一级生化池
  污泥浓度 4300mg/L
  容积负荷 0.9kg CODcr/m3·d
  污泥回流比 100%
  停留时间 12.5h
  (5)二沉池
  表面负荷 0.8m3/m2·h
  停留时间 2h
  (6)二级生化池(A/O池)
  A段容积负荷0.3kg CODcr/m3·d
  停留时 10h
  O段容积负荷0.3kg CODcr/m3·d
  停留时间 10h
  球形悬浮填料充填率 40%
  (7)混凝反应池
  反应时间 10min
  (8)混凝沉淀池
  表面负荷 0.8m3/m2·h
  停留时间 3h
  (9)自动控制及仪表选型
  在各污水集水池、集油池、集泥池等处设置超声波液位计，设有高低液位报警，并和水泵联锁起停，或变频调节；在集油池、污油罐、调节罐、污泥浓缩罐等处设置射频导纳液位计，设有高低液位报警，液位数据均送至控制室PLC连至计算机显示并记录。
  在污水总进口管、总出口管、生化池污泥回流管、离心脱水机进口管设置电磁流量计，并送至控制室PLC至计算机显示、记录；在蒸汽总进口、新鲜水总进口、污油总出口设置涡轮流量计，并送入控制室PLC至计算机显示并记录。
  在生化池进口管、污水调节罐、污油脱水罐、污泥浓缩罐、鼓风机出口管上设置热电敏温度计，并送入控制室PLC至计算机显示、记录。
  在生化池进出口设置pH计，并送入控制室PLC至计算机显示、记录。
  在生化池进出口设置DO测定仪，并送入控制室PLC至计算机显示、记录。
  在二级生化池A段总风管上设置电动阀，并送入控制室PLC至计算机显示、并可程序控制开停鼓风时间。
  含油污水提升泵、污泥提升泵、生化池污水提升泵均与液位计联锁控制或变频控制。
  各种水泵、鼓风机、压缩机、刮油机、刮沫机、刮泥机、搅拌混合机、反应搅拌机均有信号送入控制室PLC，至计算机显示运行状态。
  计算机可以通过PLC编程、显示流程图、仪表测量参数、机泵运行状态、机泵控制状态、趋势分析、工作报表，并可打印。
  (10)消耗与占地
  ①电 291*10^4kWh/a；②水 8000t/a；③蒸汽；④聚合氯化铝 40t/a；⑤聚丙烯酰胺 12t/a；⑥磷酸氢二钠 60t/a；⑦占地面积11200m2

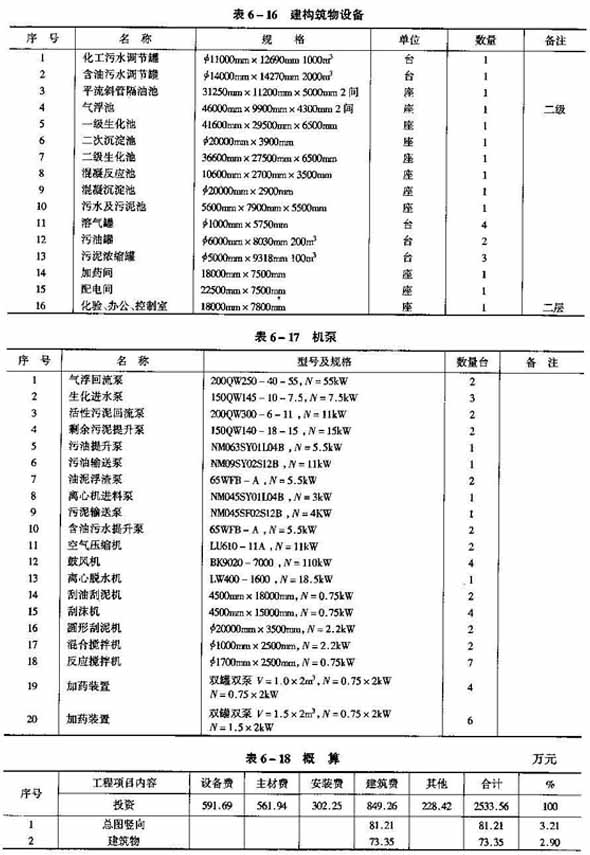

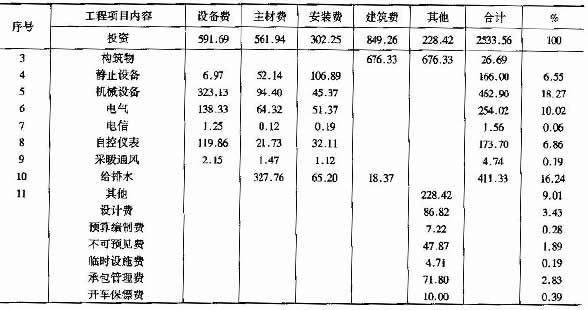

• 主要工程量及投资见下表。


• 技术经济指标
  按年处理量核算的几项经济指标如下：
  (1)投资指标 12.67万元/t水
  (2)电耗指标 1.46度/t水
  (3)药剂 0.56t/10^4t水
  (4)占地指标 56m2/10^4t水
