硫酸中和法处理碱渣实例
工艺原理
碱渣中的环烷酸钠、粗酚钠、游离碱与硫酸中和,分别生成环烷酸、粗酚和硫酸钠。反应如下:
2R-COONa+H2SO4→2R-COOH+Na2SO4
2C6H5ONa+H2SO4→2C6H5OH+Na2SO4
2NaOH+H2SO4→Na2SO4+H2O
碱渣反应后须呈酸性时才能生成粗酚和环烷酸,含硫酸钠的酸性溶液必须用氢氧化钠溶液中和,呈中性后方可限流排放至污水处理场。
碱渣中含有硫化钠、硫醇、等恶臭物质,当温度高于120℃时,才可与空气中的氧作用生成硫代硫酸盐,可以减少碱渣臭味。
河南石油勘探局稠油处理厂碱渣处理设计实例
碱渣设计处理量1300kg/h,该单元为间断操作,年开工5142h。
(1)工艺流程
由常减压及催化装置产生的碱渣间断送至碱渣储罐,经静置沉降脱油、轻污油排入污油罐,碱渣经泵由碱渣加热器加热至132℃,进入碱渣氧化塔,塔底通入空气进行氧化,再经碱渣脱气罐脱气,脱气后的碱渣经碱渣冷却器冷至40℃,送至碱渣-硫酸混合器与浓硫酸
混合,并对酸中和液进行在线分析,控制pH值3左右,然后进入酸化堆,酸化罐顶由氮气分程控制,将酸化罐的操作压力维持在0.1 MPa,酸性气体送至硫黄回收的焚烧炉;液体经沉降分层后,上层酸性油排往污油罐,下层酸化液经碱渣-碱液混合器,用稀碱液中和,所得中和水进行在线分析,控制pH值7左右,中和水排入中和水罐,经孔板限流排至含油污水管网。硫酸中和工艺流程见图2-43。
为减轻对大气的污染,碱渣储罐、污油罐和中和水罐顶部气体,均经水封罐后排空。
浓硫酸由汽车槽车运送至硫酸罐,再由非净化空气压送,经硫酸计量罐送至碱渣-硫酸混合器。
(2)主要设备
碱渣氧化塔:¢1000*13050*10
碱渣脱气罐:¢1000*4431
酸化罐:¢1400*11002
碱渣储罐:¢5000*6087
污油罐:¢2800*6402*10
中和水罐:¢2800*6402*10
(3)消耗指标及能耗见下表。
消耗指标除表中所列项目外,尚有98%硫酸年用量543t、一次装入量12t;10%碱液年用量1003t。
序号
项目
单位产品耗量
小时耗量
能耗指标
单位能耗/(MJ/t)
总能耗/(MJ/h)
单位
数量
单位
数量
单位
数量
1
新鲜水
t/t
0.154
t/h
0.2
MJ/t
7.54
1.16
1.51
2
循环水
t/t
14.04
t/h
18.3
MJ/t
4.19
58.83
76.68
3
电力
kW·h/t
1.56
kW
2.03
MJ/kW·h
12.56
19.59
25.50
4
1.0MPaG蒸汽
t/t
0.33
t/h
0.43
MJ/t
3181.9
1050.03
1368.2
5
净化空气
m3/t
23.03
m3/h
30
MJ/m3
1.67
38.46
50.1
6
非净化空气
m3/t
7.67
m3/h
10
MJ/m3
1.26
9.66
12.6
小计
1177.7
1534.6
碱渣处理量0.67*10^4t/a,单位能耗1177.7MJ/t碱渣,折合总能耗789.1*10^4MJ/a。
安庆厂硫酸法处理碱渣生产实例
于1986年由二氧化碳法改为硫酸法处理碱渣。混合碱渣(即催化汽油碱渣液化石油气碱渣)处理量2-3t/h,常一、二线碱渣处理量1-2t/h,年开工8000h。
(1)工艺流程
硫酸法处理碱渣采用一般的氧化塔。混合碱渣首先进入氧化塔,塔顶压力0.1MPa,温度70-90℃,氧化后臭味减轻,将该脱臭后的碱渣回用到油品精制装置,作为常一、二线油品碱洗的碱液,碱洗后的常一、二线碱渣,用硫酸中和回收环烷酸,含硫酸钠的酸性溶液用氢氧化钠溶液中和后限流排放。环烷酸质量可达到55号合格品石油酸指标。

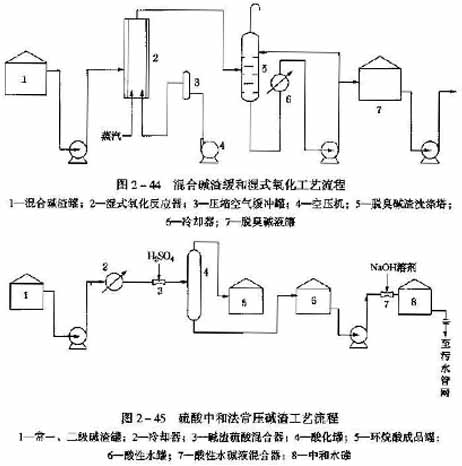

2000年又将流程中的一般氧化塔改为缓和湿式氧化反应器,其他部分未作改动,工艺流程详见图2-44,图2-45,并取得了良好效果。
项目
酚
S2-
总碱
油
总厅
氧化前碱渣/(mg/L)
233.4
65.2
254.1
72.1
氧化后碱渣/(mg/L)
165.7
0.004
486.4
72.1
氧化尾气/(mg/m3)
<0.2
<0.5
80
(2)主要工艺设备
湿式氧化反应器:¢800*¢11404¢8(OCr17Ni14Mo2)
循环洗涤塔:¢800*11033*5(OCr18Ni10Ti)
空气压缩机:L3.5-12/15(电机型号YB315N2-8)
酸化罐:¢2000*10900*10(内衬耐酸耐温砖)
环烷酸成品罐:¢5200*6089*6(内衬耐酸耐温砖)
硫酸罐:¢800*4604*12
碱渣罐:¢8000*8500*6(内涂环氧树脂)
中和水罐:¢5200*6089*6(内衬耐酸耐温砖)
硫酸碱渣混合器、碱液碱清混合器内衬玻璃。
(3)消耗指标及能耗
下表中混合碱渣部分所列数据,实际为缓和湿式氧化所需的能耗,其蒸汽耗量、电耗量均高于一般氧化塔,但处理效果前者明显优于后者。一般氧化塔在各生产过程中发生的尾气需接至水封罐或硫黄烟囱。当采用缓和湿式氧化再经洗涤塔后,发生的尾气可直接排入大气,对环境未造成明显影响。环烷酸质量由原来的55号石油酸合格品提高到65号石油酸合格品。
消耗指标及能耗
序号
项目
单位产品耗量
小时耗量
能耗指标
单位能耗/(MJ/t)
总能耗/(MJ/h)
单位
数量
单位
数量
单位
数量
混合碱渣
1
新鲜水
t/t
0.4
t/h
1
MJ/t
7.54
3.0
7.54
2
循环水
t/t
24
t/h
60
MJ/t
4.19
100.6
251.4
3
电力
kW·h/t
73.6
kW
124
MJ/kW·h
12.56
924.4
2311
4
1MPa蒸汽
t/t
0.24
t/h
0.6
MJ/t
3181.9
763.7
1909.1
小计
1791.7
4479.0
常一二线碱渣
1
循环水
t/t
2.5
t/h
3.8
MJ/t
4.19
10.5
15.9
2
电力
t/t
22.3
kW
33.5
MJ/kW·h
12.56
280.1
3
0.3MPa蒸汽
kW·h/t
0.13
t/h
0.2
MJ/t
2762.76
359.2
552.6
4
非净化空气
m3/t
133.3
m3/h
200
MJ/m3
1.26
168
小计
817.8
